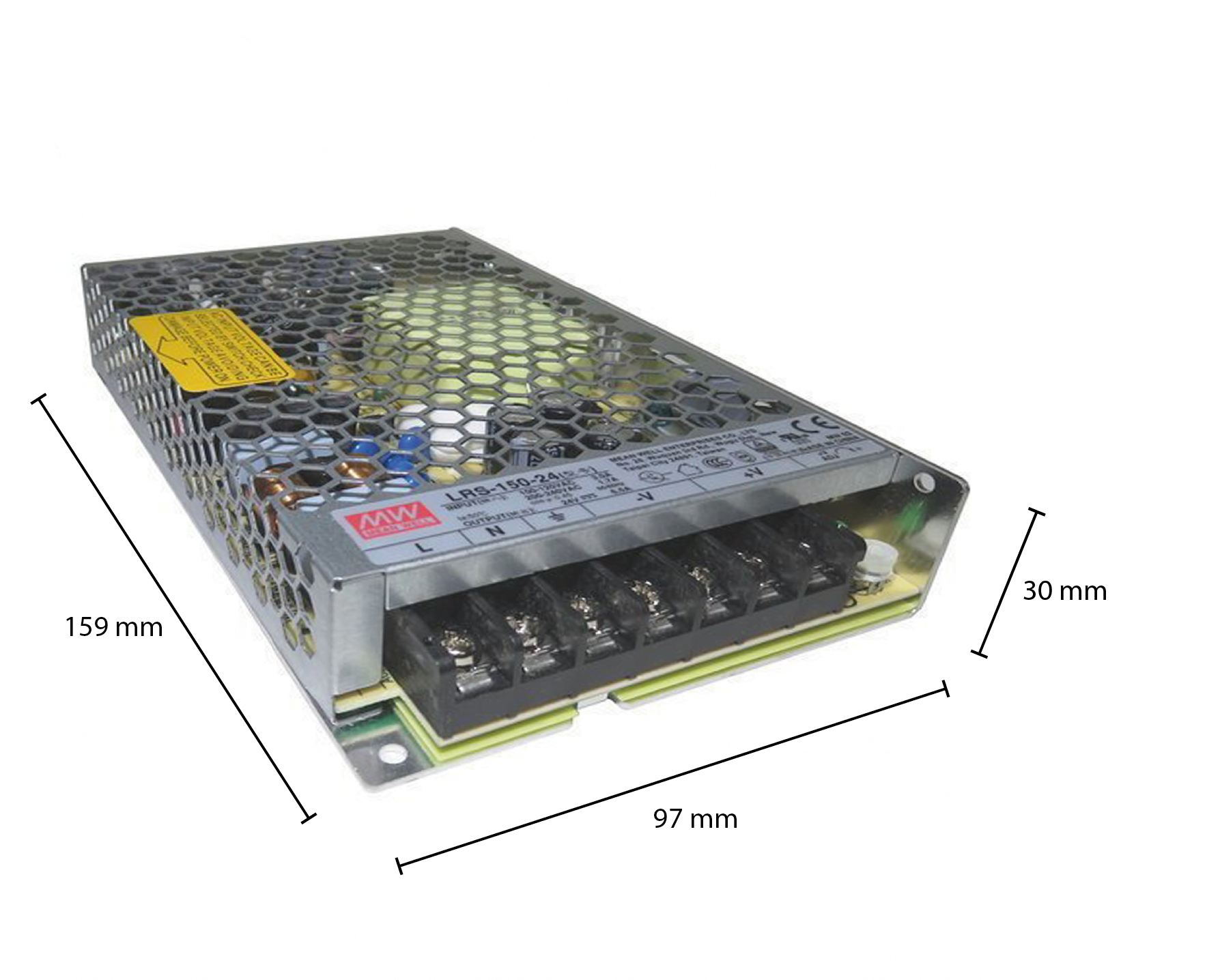

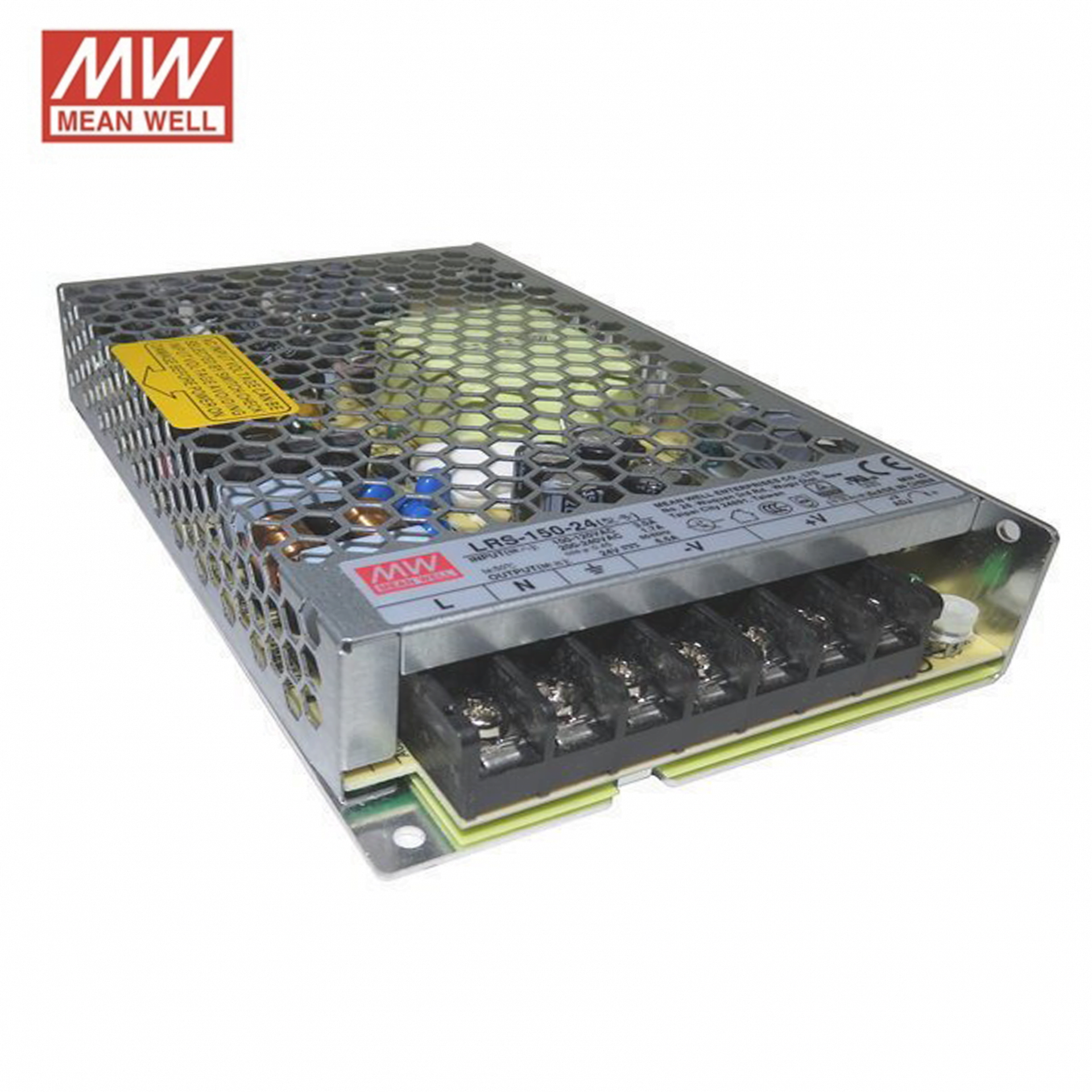

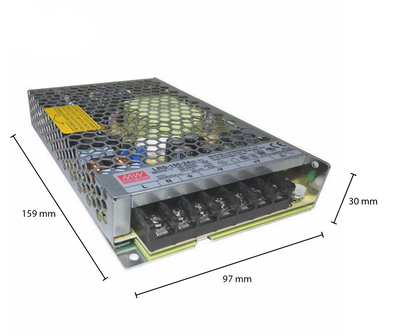

STEROWNIK MEANWELL 24V IP20 150W
- 150 watów
- Wejście 220-240 V
- Wyjście 24V
- IP20
- 3 lata gwarancji
Ten zasilacz doskonale nadaje się do zasilania taśm LED i modułów LED oraz innych urządzeń o stałym napięciu do użytku wewnątrz pomieszczeń.
Można obciążać do 150 watów.
Dodatkowo znajduje się tam dioda LED sygnalizująca stan (wł./wył.).
Napięcie wyjściowe można nieznacznie regulować potencjometrem (+V ADJ). Zaleca się sprawdzenie napięcia wyjściowego
przed podłączeniem zasilania 24V. Za pomocą potencjometru należy ustawić napięcie tak dokładnie, jak to możliwe, na poziomie 24 V. Jeśli ty
Jeżeli nie masz takiej możliwości, zachowaj szczególną ostrożność i nie dotykaj potencjometru. Wzmacniacz umieszczono w obudowie metalowej. Z tego
Wszystkie boki (oprócz dna) muszą być czyste ze względu na wydzielane ciepło. Dół może być zamknięty względem materiału
być zamontowanym, ale nie na. Służy jako powierzchnia chłodząca.
Wzmacniacz można zamontować w 2 punktach (od góry, od góry po lewej i od dołu po prawej) za pomocą śrub/nakrętek 3 mm.
Uwaga: Zestaw nie zawiera żadnych kabli. Podłączenie kabla 110V/220V i kabla 24V należy wykonać samodzielnie.
Sposób ich podłączenia opisano powyżej.
-Napięcie wejściowe: 85 – 132VAC (tryb 110V), 170 – 264VAC (tryb 230V) lub 240 – 370VDC (w trybie 230V)
-Napięcie wyjściowe: 24V DC
-Maksymalny prąd wyjściowy: 6,5
Zabezpieczenie przed zwarciem, przeciążeniem i zbyt wysokim napięciem (na wyjściu)
Pozostałe specyfikacje są opisane bardzo dokładnie w karcie danych. Znajdziesz je w zakładce „Pliki do pobrania”.
-L (przewód fazowy, przewód brązowy)
-N (przewód neutralny, przewód jasnoniebieski)
- Uziemienie (przewód żółto-zielony, podłącz go dla większego bezpieczeństwa, jeśli to możliwe)
-2x -V (To jest GND/masa/min 24 V)
-2x +V (To jest plus 24V)
